Целостность файловой системы

Важный аспект надежной работы файловой системы - контроль ее целостности. В результате файловых операций блоки диска могут считываться в память, модифицироваться и затем записываться на диск. Причем многие файловые операции затрагивают сразу несколько объектов файловой системы. Например, копирование файла предполагает выделение ему блоков диска, формирование индексного узла, изменение содержимого каталога и т. д. В течение короткого периода времени между этими шагами информация в файловой системе оказывается несогласованной.

И если вследствие непредсказуемой остановки системы на диске будут сохранены изменения только для части этих объектов (нарушена атомарность файловой операции), файловая система на диске может быть оставлена в несовместимом состоянии. В результате могут возникнуть нарушения логики работы с данными, например появиться "потерянные" блоки диска, которые не принадлежат ни одному файлу и в то же время помечены как занятые, или, наоборот, блоки, помеченные как свободные, но в то же время занятые (на них есть ссылка в индексном узле) или другие нарушения.

В современных ОС предусмотрены меры, которые позволяют свести к минимуму ущерб от порчи файловой системы и затем полностью или частично восстановить ее целостность.

Директории в ОС MS-DOS

В ОС MS-DOS типовая запись в директории имеет вид, показанный на рис. 12.7.

Рис. 12.7.  Вариант записи в директории MS-DOS

В ОС MS-DOS, как и в большинстве современных ОС, директории могут содержать поддиректории (специфицируемые битом атрибута), что позволяет конструировать произвольное дерево директорий файловой системы.

Номер первого блока используется в качестве индекса в таблице FAT. Далее по цепочке в этой таблице могут быть найдены остальные блоки.

Директории в ОС Unix

Структура директории проста. Каждая запись содержит имя файла и номер его индексного узла (см. рис. 12.8). Вся остальная информация о файле (тип, размер, время модификации, владелец и т. д. и номера дисковых блоков) находится в индексном узле.

Рис. 12.8.  Вариант записи в директории Unix

В более поздних версиях Unix форма записи претерпела ряд изменений, например имя файла описывается структурой. Однако суть осталась прежней.

Другие методы поиска

Помимо описанных методов поиска имени файла, в директории существуют и другие. В качестве примера можно привести организацию поиска в каталогах файловой системы NTFS при помощи так называемого B-дерева, которое стало стандартным способом организации индексов в системах баз данных (см. [Ахо, 2001]).

Функции ввода-вывода из файла

Системный вызов read выполняет чтение обычного файла

number = read(fd,buffer,count);

где fd - дескриптор файла, возвращаемый функцией open, buffer - адрес структуры данных в пользовательском процессе, где будут размещаться считанные данные в случае успешного завершения выполнения функции read, count - количество байтов, которые пользователю нужно прочитать, number - количество фактически прочитанных байтов.

Синтаксис вызова системной функции write (писать):

number = write(fd,buffer,count);

где переменные fd, buffer, count и number имеют тот же смысл, что и для вызова системной функции read. Алгоритм записи в обычный файл похож на алгоритм чтения из обычного файла. Однако если в файле отсутствует блок, соответствующий смещению в байтах до места, куда должна производиться запись, ядро выделяет блок и присваивает ему номер в соответствии с точным указанием места в таблице содержимого индексного узла.

Обычное использование системных функций read и write обеспечивает последовательный доступ к файлу, однако процессы могут использовать вызов системной функции lseek для указания места в файле, где будет производиться ввод-вывод, и осуществления произвольного доступа к файлу. Синтаксис вызова системной функции:

position = lseek(fd,offset,reference);

где fd - дескриптор файла, идентифицирующий файл, offset - смещение в байтах, а reference указывает, является ли значение offset смещением от начала файла, смещением от текущей позиции ввода-вывода или смещением от конца файла. Возвращаемое значение, position, является смещением в байтах до места, где будет начинаться следующая операция чтения или записи.

Hадежность файловой системы

Жизнь полна неприятных неожиданностей, а разрушение файловой системы зачастую более опасно, чем разрушение компьютера. Поэтому файловые системы должны разрабатываться с учетом подобной возможности. Помимо очевидных решений, например своевременное дублирование информации (backup), файловые системы современных ОС содержат специальные средства для поддержки собственной совместимости.

Хеш-таблица

Хеширование (см. например, [Ахо, 2001]) - другой способ, который может использоваться для размещения и последующего поиска имени файла в директории. В данном методе имена файлов также хранятся в каталоге в виде линейного списка, но дополнительно используется хеш-таблица. Хеш-таблица, точнее построенная на ее основе хеш-функция, позволяет по имени файла получить указатель на имя файла в списке. Таким образом, можно существенно уменьшить время поиска.

В результате хеширования могут возникать коллизии, то есть ситуации, когда функция хеширования, примененная к разным именам файлов, дает один и тот же результат. Обычно имена таких файлов объединяют в связные списки, предполагая в дальнейшем осуществление в них последовательного поиска нужного имени файла. Выбор подходящего алгоритма хеширования позволяет свести к минимуму число коллизий. Однако всегда есть вероятность неблагоприятного исхода, когда непропорционально большому числу имен файлов функция хеширования ставит в соответствие один и тот же результат. В таком случае преимущество использования этой схемы по сравнению с последовательным поиском практически утрачивается.

Индексные узлы

Наиболее распространенный метод выделения файлу блоков диска - связать с каждым файлом небольшую таблицу, называемую индексным узлом (i-node), которая перечисляет атрибуты и дисковые адреса блоков файла (см. рис 12.4). Запись в директории, относящаяся к файлу, содержит адрес индексного блока. По мере заполнения файла указатели на блоки диска в индексном узле принимают осмысленные значения.

Индексирование поддерживает прямой доступ к файлу, без ущерба от внешней фрагментации. Индексированное размещение широко распространено и поддерживает как последовательный, так и прямой доступ к файлу.

Обычно применяется комбинация одноуровневого и многоуровневых индексов. Первые несколько адресов блоков файла хранятся непосредственно в индексном узле, таким образом, для маленьких файлов индексный узел хранит всю необходимую информацию об адресах блоков диска. Для больших файлов один из адресов индексного узла указывает на блок косвенной адресации. Данный блок содержит адреса дополнительных блоков диска. Если этого недостаточно, используется блок двойной косвенной адресации, который содержит адреса блоков косвенной адресации. Если и этого не хватает, используется блок тройной косвенной адресации.

Рис. 12.4.  Структура индексного узла

Данную схему используют файловые системы Unix (а также файловые системы HPFS, NTFS и др.). Такой подход позволяет при фиксированном, относительно небольшом размере индексного узла поддерживать работу с файлами, размер которых может меняться от нескольких байтов до нескольких гигабайтов. Существенно, что для маленьких файлов используется только прямая адресация, обеспечивающая максимальную производительность.

Кэширование

Кэш диска представляет собой буфер в оперативной памяти, содержащий ряд блоков диска (см. рис. 12.12). Если имеется запрос на чтение/запись блока диска, то сначала производится проверка на предмет наличия этого блока в кэше. Если блок в кэше имеется, то запрос удовлетворяется из кэша, в противном случае запрошенный блок считывается в кэш с диска. Сокращение количества дисковых операций оказывается возможным вследствие присущего ОС свойства локальности (о свойстве локальности много говорилось в лекциях, посвященных описанию работы системы управления памятью).

Аккуратная реализация кэширования требует решения нескольких проблем.

Во-первых, емкость буфера кэша ограничена. Когда блок должен быть загружен в заполненный буфер кэша, возникает проблема замещения блоков, то есть отдельные блоки должны быть удалены из него. Здесь работают те же стратегии и те же FIFO, Second Chance и LRU-алгоритмы замещения, что и при выталкивании страниц памяти.

Рис. 12.12.  Структура блочного кэша

Замещение блоков должно осуществляться с учетом их важности для файловой системы. Блоки должны быть разделены на категории, например: блоки индексных узлов, блоки косвенной адресации, блоки директорий, заполненные блоки данных и т. д., и в зависимости от принадлежности блока к той или иной категории можно применять к ним разную стратегию замещения.

Во-вторых, поскольку кэширование использует механизм отложенной записи, при котором модификация буфера не вызывает немедленной записи на диск, серьезной проблемой является "старение" информации в дисковых блоках, образы которых находятся в буферном кэше. Несвоевременная синхронизация буфера кэша и диска может привести к очень нежелательным последствиям в случае отказов оборудования или программного обеспечения. Поэтому стратегия и порядок отображения информации из кэша на диск должна быть тщательно продумана.

Так, блоки, существенные для совместимости файловой системы (блоки индексных узлов, блоки косвенной адресации, блоки директорий), должны быть переписаны на диск немедленно, независимо от того, в какой части LRU-цепочки они находятся. Hеобходимо тщательно выбрать порядок такого переписывания.

В Unix имеется для этого вызов SYNC, который заставляет все модифицированные блоки записываться на диск немедленно. Для синхронизации содержимого кэша и диска периодически запускается фоновый процесс-демон. Кроме того, можно организовать синхронный режим работы с отдельными файлами, задаваемый при открытии файла, когда все изменения в файле немедленно сохраняются на диске.

Наконец, проблема конкуренции процессов на доступ к блокам кэша решается ведением списков блоков, пребывающих в различных состояниях, и отметкой о состоянии блока в его дескрипторе. Например, блок может быть заблокирован, участвовать в операции ввода-вывода, а также иметь список процессов, ожидающих освобождения данного блока.

Кооперация процессов при работе с файлами

Когда различные пользователи работают вместе над проектом, они часто нуждаются в разделении файлов.

Разделяемый файл - разделяемый ресурс. Как и в случае любого совместно используемого ресурса, процессы должны синхронизировать доступ к совместно используемым файлам, каталогам, чтобы избежать тупиковых ситуаций, дискриминации отдельных процессов и снижения производительности системы.

Например, если несколько пользователей одновременно редактируют какой-либо файл и не принято специальных мер, то результат будет непредсказуем и зависит от того, в каком порядке осуществлялись записи в файл. Между двумя операциями read одного процесса другой процесс может модифицировать данные, что для многих приложений неприемлемо. Простейшее решение данной проблемы - предоставить возможность одному из процессов захватить файл, то есть блокировать доступ к разделяемому файлу других процессов на все время, пока файл остается открытым для данного процесса. Однако это было бы недостаточно гибко и не соответствовало бы характеру поставленной задачи.

Рассмотрим вначале грубый подход, то есть временный захват пользовательским процессом файла или записи (части файла между указанными позициями).

Системный вызов, позволяющий установить и проверить блокировки на файл, является неотъемлемым атрибутом современных многопользовательских ОС. В принципе, было бы логично связать синхронизацию доступа к файлу как к единому целому с системным вызовом open (т. е., например, открытие файла в режиме записи или обновления могло бы означать его монопольную блокировку соответствующим процессом, а открытие в режиме чтения - совместную блокировку). Так поступают во многих операционных системах (начиная с ОС Multics). В ОС Unix это не так, что имеет исторические причины.

В первой версии системы Unix, разработанной Томпсоном и Ричи, механизм захвата файла отсутствовал. Применялся очень простой подход к обеспечению параллельного (от нескольких процессов) доступа к файлам: система позволяла любому числу процессов одновременно открывать один и тот же файл в любом режиме (чтения, записи или обновления) и не предпринимала никаких синхронизационных действий.
Вся ответственность за корректность совместной обработки файла ложилась на использующие его процессы, и система даже не предоставляла каких-либо особых средств для синхронизации доступа процессов к файлу. Однако впоследствии для того, чтобы повысить привлекательность системы для коммерческих пользователей, работающих с базами данных, в версию V системы были включены механизмы захвата файла и записи, базирующиеся на системном вызове fcntl.

Допускается два варианта синхронизации: с ожиданием, когда требование блокировки может привести к откладыванию процесса до того момента, когда это требование может быть удовлетворено, и без ожидания, когда процесс немедленно оповещается об удовлетворении требования блокировки или о невозможности ее удовлетворения в данный момент.

Установленные блокировки относятся только к тому процессу, который их установил, и не наследуются процессами-потомками этого процесса. Более того, даже если некоторый процесс пользуется синхронизационными возможностями системного вызова fcntl, другие процессы по-прежнему могут работать с тем файлом без всякой синхронизации. Другими словами, это дело группы процессов, совместно использующих файл, - договориться о способе синхронизации параллельного доступа.

Более тонкий подход заключается в прозрачной для пользователя блокировке отдельных структур ядра, отвечающих за работу с файлами части пользовательских данных. Например, в ОС Unix во время системного вызова, осуществляющего ту или иную операцию с файлом, как правило, происходит блокирование индексного узла, содержащего адреса блоков данных файла. Может показаться, что организация блокировок или запрета более чем одному процессу работать с файлом во время выполнения системного вызова является излишней, так как в подавляющем большинстве случаев выполнение системных вызовов и так не прерывается, то есть ядро работает в условиях невытесняющей многозадачности. Однако в данном случае это не совсем так. Операции чтения и записи занимают продолжительное время и лишь инициируются центральным процессором, а осуществляются по независимым каналам, поэтому установка блокировок на время системного вызова является необходимой гарантией атомарности операций чтения и записи.На практике оказывается достаточным заблокировать один из буферов кэша диска, в заголовке которого ведется список процессов, ожидающих освобождения данного буфера. Таким образом, в соответствии с семантикой Unix изменения, сделанные одним пользователем, немедленно становятся "видны" другому пользователю, который держит данный файл открытым одновременно с первым.

Линейный поиск

Существует несколько стратегий просмотра списка символьных имен. Простейшей из них является линейный поиск. Директория просматривается с самого начала, пока не встретится нужное имя файла. Хотя это наименее эффективный способ поиска, оказывается, что в большинстве случаев он работает с приемлемой производительностью. Например, авторы Unix утверждали, что линейного поиска вполне достаточно. По-видимому, это связано с тем, что на фоне относительно медленного доступа к диску некоторые задержки, возникающие в процессе сканирования списка, несущественны.

Метод прост, но требует временных затрат. Для создания нового файла вначале нужно проверить директорию на наличие такого же имени. Затем имя нового файла вставляется в конец директории (если, разумеется, файл с таким же именем в директории не существует, в противном случае нужно информировать пользователя). Для удаления файла нужно также выполнить поиск его имени в списке и пометить запись как неиспользуемую.

Реальный недостаток данного метода - последовательный поиск файла. Информация о структуре директории используется часто, и неэффективный способ поиска будет заметен пользователями. Можно свести поиск к бинарному, если отсортировать список файлов. Однако это усложнит создание и удаление файлов, так как требуется перемещение большого объема информации.

Методы выделения дискового пространства

Ключевым, безусловно, является вопрос, какой тип структур используется для учета отдельных блоков файла, то есть способ связывания файлов с блоками диска. В ОС используется несколько методов выделения файлу дискового пространства. Для каждого из методов запись в директории, соответствующая символьному имени файла, содержит указатель, следуя которому можно найти все блоки данного файла.

Монтирование файловых систем

Так же как файл должен быть открыт перед использованием, и файловая система, хранящаяся на разделе диска, должна быть смонтирована, чтобы стать доступной процессам системы.

Функция mount (монтировать) связывает файловую систему из указанного раздела на диске с существующей иерархией файловых систем, а функция umount (демонтировать) выключает файловую систему из иерархии. Функция mount, таким образом, дает пользователям возможность обращаться к данным в дисковом разделе как к файловой системе, а не как к последовательности дисковых блоков.

Процедура монтирования состоит в следующем. Пользователь (в Unix это суперпользователь) сообщает ОС имя устройства и место в файловой структуре (имя пустого каталога), куда нужно присоединить файловую систему (точка монтирования) (см. рис. 12.9 и рис. 12.10). Hапример, в ОС Unix библиотечный вызов mount имеет вид:

mount(special pathname,directory pathname,options);

где special pathname - имя специального файла устройства (в общем случае имя раздела), соответствующего дисковому разделу с монтируемой файловой системой, directory pathname - каталог в существующей иерархии, где будет монтироваться файловая система (другими словами, точка или место монтирования), а options указывает, следует ли монтировать файловую систему "только для чтения" (при этом не будут выполняться такие функции, как write и create, которые производят запись в файловую систему). Затем ОС должна убедиться, что устройство содержит действительную файловую систему ожидаемого формата с суперблоком, списком индексов и корневым индексом.

Некоторые ОС осуществляют монтирование автоматически, как только встретят диск в первый раз (жесткие диски на этапе загрузки, гибкие - когда они вставлены в дисковод), ОС ищет файловую систему на устройстве. Если файловая система на устройстве имеется, она монтируется на корневом уровне, при этом к цепочке имен абсолютного имени файла (pathname) добавляется буква раздела.

Рис. 12.9.  Две файловые системы до монтирования

Рис. 12.10.  Общая файловая система после монтирования

Ядро поддерживает таблицу монтирования с записями о каждой смонтированной файловой системе. В каждой записи содержится информация о вновь смонтированном устройстве, о его суперблоке и корневом каталоге, а также сведения о точке монтирования. Для устранения потенциально опасных побочных эффектов число линков (см. следующий раздел) к каталогу - точке монтирования - должно быть равно 1. Занесение информации в таблицу монтирования производится немедленно, поскольку может возникнуть конфликт между двумя процессами. Например, если монтирующий процесс приостановлен для открытия устройства или считывания суперблока файловой системы, а тем временем другой процесс может попытаться смонтировать файловую систему.

Наличие в логической структуре файлового архива точек монтирования требует аккуратной реализации алгоритмов, осуществляющих навигацию по каталогам. Точку монтирования можно пересечь двумя способами: из файловой системы, где производится монтирование, в файловую систему, которая монтируется (в направлении от глобального корня к листу), и в обратном направлении. Алгоритмы поиска файлов должны предусматривать ситуации, в которых очередной компонент пути к файлу является точкой монтирования, когда вместо анализа индексного узла очередной директории приходится осуществлять обработку суперблока монтированной системы.

Общая структура файловой системы

Система хранения данных на дисках может быть структурирована следующим образом (см. рис. 12.1).

Нижний уровень - оборудование. Это в первую очередь магнитные диски с подвижными головками - основные устройства внешней памяти, представляющие собой пакеты магнитных пластин (поверхностей), между которыми на одном рычаге двигается пакет магнитных головок. Шаг движения пакета головок является дискретным, и каждому положению пакета головок логически соответствует цилиндр магнитного диска. Цилиндры делятся на дорожки (треки), а каждая дорожка размечается на одно и то же количество блоков (секторов) таким образом, что в каждый блок можно записать по максимуму одно и то же число байтов. Следовательно, для обмена с магнитным диском на уровне аппаратуры нужно указать номер цилиндра, номер поверхности, номер блока на соответствующей дорожке и число байтов, которое нужно записать или прочитать от начала этого блока. Таким образом, диски могут быть разбиты на блоки фиксированного размера и можно непосредственно получить доступ к любому блоку (организовать прямой доступ к файлам).

Непосредственно с устройствами (дисками) взаимодействует часть ОС, называемая системой ввода-вывода (см. лекцию 13). Система ввода-вывода предоставляет в распоряжение более высокоуровневого компонента ОС - файловой системы - используемое дисковое пространство в виде непрерывной последовательности блоков фиксированного размера. Система ввода-вывода имеет дело с физическими блоками диска, которые характеризуются адресом, например диск 2, цилиндр 75, сектор 11. Файловая система имеет дело с логическими блоками, каждый из которых имеет номер (от 0 или 1 до N). Размер логических блоков файла совпадает или является кратным размеру физического блока диска и может быть задан равным размеру страницы виртуальной памяти, поддерживаемой аппаратурой компьютера совместно с операционной системой.

В структуре системы управления файлами можно выделить базисную подсистему, которая отвечает за выделение дискового пространства конкретным файлам, и более высокоуровневую логическую подсистему, которая использует структуру дерева директорий для предоставления модулю базисной подсистемы необходимой ей информации, исходя из символического имени файла.
Она также ответственна за авторизацию доступа к файлам (см. лекции 11 и 16).

Стандартный запрос на открытие (open) или создание (create) файла поступает от прикладной программы к логической подсистеме. Логическая подсистема, используя структуру директорий, проверяет права доступа и вызывает базовую подсистему для получения доступа к блокам файла. После этого файл считается открытым, он содержится в таблице открытых файлов, и прикладная программа получает в свое распоряжение дескриптор (или handle в системах Microsoft) этого файла. Дескриптор файла является ссылкой на файл в таблице открытых файлов и используется в запросах прикладной программы на чтение-запись из этого файла. Запись в таблице открытых файлов указывает через систему выделения блоков диска на блоки данного файла. Если к моменту открытия файл уже используется другим процессом, то есть содержится в таблице открытых файлов, то после проверки прав доступа к файлу может быть организован совместный доступ. При этом новому процессу также возвращается дескриптор - ссылка на файл в таблице открытых файлов. Далее в тексте подробно проанализирована работа наиболее важных системных вызовов.

Рис. 12.1.  Блок-схема файловой системы

Оптимальное размещение информации на диске

Кэширование - не единственный способ увеличения производительности системы. Другая важная техника - сокращение количества движений считывающей головки диска за счет разумной стратегии размещения информации. Например, массив индексных узлов в Unix стараются разместить на средних дорожках. Также имеет смысл размещать индексные узлы поблизости от блоков данных, на которые они ссылаются и т. д.

Кроме того, рекомендуется периодически осуществлять дефрагментацию диска (сборку мусора), поскольку в популярных методиках выделения дисковых блоков (за исключением, может быть, FAT) принцип локальности не работает, и последовательная обработка файла требует обращения к различным участкам диска.

Поиск в директории

Список файлов в директории обычно не является упорядоченным по именам файлов. Поэтому правильный выбор алгоритма поиска имени файла в директории имеет большое влияние на эффективность и надежность файловых систем.

Порядок выполнения операций

Очевидно, что для правильного функционирования файловой системы значимость отдельных данных неравноценна. Искажение содержимого пользовательских файлов не приводит к серьезным (с точки зрения целостности файловой системы) последствиям, тогда как несоответствия в файлах, содержащих управляющую информацию (директории, индексные узлы, суперблок и т. п.), могут быть катастрофическими. Поэтому должен быть тщательно продуман порядок выполнения операций со структурами данных файловой системы.

Рассмотрим пример создания жесткой связи для файла [Робачевский, 1999]. Для этого файловой системе необходимо выполнить следующие операции:

создать новую запись в каталоге, указывающую на индексный узел файла;увеличить счетчик связей в индексном узле.

Если аварийный останов произошел между 1-й и 2-й операциями, то в каталогах файловой системы будут существовать два имени файла, адресующих индексный узел со значением счетчика связей, равному 1. Если теперь будет удалено одно из имен, это приведет к удалению файла как такового. Если же порядок операций изменен и, как прежде, останов произошел между первой и второй операциями, файл будет иметь несуществующую жесткую связь, но существующая запись в каталоге будет правильной. Хотя это тоже является ошибкой, но ее последствия менее серьезны, чем в предыдущем случае.

Примеры разрешения коллизий и тупиковых ситуаций

Логика работы системы в сложных ситуациях может проиллюстрировать особенности организации мультидоступа.

Рассмотрим в качестве примера образование потенциального тупика при создании связи (link), когда разрешен совместный доступ к файлу [Bach, 1986].

Два процесса, выполняющие одновременно следующие функции:

процесс A: link("a/b/c/d","e/f/g"); процесс B: link("e/f","a/b/c/d/ee");

могут зайти в тупик. Предположим, что процесс A обнаружил индекс файла "a/b/c/d" в тот самый момент, когда процесс B обнаружил индекс файла "e/f". Фраза "в тот же самый момент" означает, что системой достигнуто состояние, при котором каждый процесс получил искомый индекс. Когда же теперь процесс A попытается получить индекс файла "e/f", он приостановит свое выполнение до тех пор, пока индекс файла "f" не освободится. В то же время процесс B пытается получить индекс каталога "a/b/c/d" и приостанавливается в ожидании освобождения индекса файла "d". Процесс A будет удерживать заблокированным индекс, нужный процессу B, а процесс B, в свою очередь, будет удерживать заблокированным индекс, необходимый процессу A.

Для предотвращения этого классического примера взаимной блокировки в файловой системе принято, чтобы ядро освобождало индекс исходного файла после увеличения значения счетчика связей. Тогда, поскольку первый из ресурсов (индекс) свободен при обращении к следующему ресурсу, взаимной блокировки не происходит.

Поводов для нежелательной конкуренции между процессами много, особенно при удалении имен каталогов. Предположим, что один процесс пытается найти данные файла по его полному символическому имени, последовательно проходя компонент за компонентом, а другой процесс удаляет каталог, имя которого входит в путь поиска. Допустим, процесс A делает разбор имени "a/b/c/d" и приостанавливается во время получения индексного узла для файла "c". Он может приостановиться при попытке заблокировать индексный узел или при попытке обратиться к дисковому блоку, где этот индексный узел хранится. Если процессу B нужно удалить связь для каталога с именем "c", он может приостановиться по той же самой причине, что и процесс A. Пусть ядро впоследствии решит возобновить процесс B раньше процесса A. Прежде чем процесс A продолжит свое выполнение, процесс B завершится, удалив связь каталога "c" и его содержимое по этой связи. Позднее процесс A попытается обратиться к несуществующему индексному узлу, который уже был удален. Алгоритм поиска файла, проверяющий в первую очередь неравенство значения счетчика связей> нулю, должен сообщить об ошибке.

Можно привести и другие примеры, которые демонстрируют необходимость тщательного проектирования файловой системы для ее последующей надежной работы.

Производительность файловой системы

Поскольку обращение к диску - операция относительно медленная, минимизация количества таких обращений - ключевая задача всех алгоритмов, работающих с внешней памятью. Наиболее типичная техника повышения скорости работы с диском - кэширование.

Проверка целостности файловой системы при помощи утилит

Если же нарушение все же произошло, то для устранения проблемы несовместимости можно прибегнуть к утилитам (fsck, chkdsk, scandisk и др.), которые проверяют целостность файловой системы. Они могут запускаться после загрузки или после сбоя и осуществляют многократное сканирование разнообразных структур данных файловой системы в поисках противоречий.

Возможны также эвристические проверки. Hапример, нахождение индексного узла, номер которого превышает их число на диске или поиск в пользовательских директориях файлов, принадлежащих суперпользователю.

К сожалению, приходится констатировать, что не существует никаких средств, гарантирующих абсолютную сохранность информации в файлах, и в тех ситуациях, когда целостность информации нужно гарантировать с высокой степенью надежности, прибегают к дорогостоящим процедурам дублирования.

Размер блока

Размер логического блока играет важную роль. В некоторых системах (Unix) он может быть задан при форматировании диска. Небольшой размер блока будет приводить к тому, что каждый файл будет содержать много блоков. Чтение блока осуществляется с задержками на поиск и вращение, таким образом, файл из многих блоков будет читаться медленно. Большие блоки обеспечивают более высокую скорость обмена с диском, но из-за внутренней фрагментации (каждый файл занимает целое число блоков, и в среднем половина последнего блока пропадает) снижается процент полезного дискового пространства.

Для систем со страничной организацией памяти характерна сходная проблема с размером страницы.

Проведенные исследования показали, что большинство файлов имеют небольшой размер. Например, в Unix приблизительно 85% файлов имеют размер менее 8 Кбайт и 48% - менее 1 Кбайта.

Можно также учесть, что в системах с виртуальной памятью желательно, чтобы единицей пересылки диск-память была страница (наиболее распространенный размер страниц памяти - 4 Кбайта). Отсюда обычный компромиссный выбор блока размером 512 байт, 1 Кбайт, 2 Кбайт, 4 Кбайт.

Реализация директорий

Как уже говорилось, директория или каталог - это файл, имеющий вид таблицы и хранящий список входящих в него файлов или каталогов. Основная задача файлов-директорий - поддержка иерархической древовидной структуры файловой системы. Запись в директории имеет определенный для данной ОС формат, зачастую неизвестный пользователю, поэтому блоки данных файла-директории заполняются не через операции записи, а при помощи специальных системных вызовов (например, создание файла).

Для доступа к файлу ОС использует путь (pathname), сообщенный пользователем. Запись в директории связывает имя файла или имя поддиректории с блоками данных на диске (см. рис. 12.6). В зависимости от способа выделения файлу блоков диска (см. раздел "Методы выделения дискового пространства") эта ссылка может быть номером первого блока или номером индексного узла. В любом случае обеспечивается связь символьного имени файла с данными на диске.

Рис. 12.6.  Реализация директорий

Когда система открывает файл, она ищет его имя в директории. Затем из записи в директории или из структуры, на которую запись в директории указывает, извлекаются атрибуты и адреса блоков файла на диске. Эта информация помещается в системную таблицу в главной памяти. Все последующие ссылки на данный файл используют эту информацию. Атрибуты файла можно хранить непосредственно в записи в директории, как показано на рис. 12.6. Однако для организации совместного доступа к файлам удобнее хранить атрибуты в индексном узле, как это делается в Unix.

Рассмотрим несколько конкретных примеров.

Реализация некоторых операций над файлами

В предыдущей лекции перечислены основные операции над файлами. В данном разделе будет описан порядок работы некоторых системных вызовов для работы с файловой системой, следуя главным образом [Bach, 1986], с учетом совокупности введенных в данной лекции понятий.

Системные вызовы, работающие с файловым дескриптором

Открытый файл может использоваться для чтения и записи последовательностей байтов. Для этого поддерживаются два системных вызова read и write, работающие с файловым дескриптором (или handle в терминологии Microsoft), полученным при ранее выполненных системных вызовах open или creat.

Системные вызовы, связывающие pathname с дескриптором файла

Это функции создания и открытия файла. Например, в ОС Unix

fd = creat(pathname,modes); fd = open(pathname,flags,modes);

Другие операции над файлами, такие как чтение, запись, позиционирование головок чтения-записи, воспроизведение дескриптора файла, установка параметров ввода-вывода, определение статуса файла и закрытие файла, используют значение полученного дескриптора файла.

Рассмотрим работу системного вызова open.

Логическая файловая подсистема просматривает файловую систему в поисках файла по его имени. Она проверяет права на открытие файла и выделяет открываемому файлу запись в таблице файлов. Запись таблицы файлов содержит указатель на индексный узел открытого файла. Ядро выделяет запись в личной (закрытой) таблице в адресном пространстве процесса, выделенном процессу (таблица эта называется таблицей пользовательских дескрипторов открытых файлов) и запоминает указатель на данную запись. В роли указателя выступает дескриптор файла, возвращаемый пользователю. Запись в таблице пользовательских файлов указывает на запись в глобальной таблице файлов (см. рис. 12.13).

Первые три пользовательских дескриптора (0, 1 и 2) именуются дескрипторами файлов стандартного ввода, стандартного вывода и стандартного файла ошибок. Процессы в системе Unix по договоренности используют дескриптор файла стандартного ввода при чтении вводимой информации, дескриптор файла стандартного вывода при записи выводимой информации и дескриптор стандартного файла ошибок для записи сообщений об ошибках.

Рис. 12.13.  Структуры данных после открытия файлов

Современные архитектуры файловых систем

Современные ОС предоставляют пользователю возможность работать сразу с несколькими файловыми системами (Linux работает с Ext2fs, FAT и др.). Файловая система в традиционном понимании становится частью более общей многоуровневой структуры (см. рис. 12.14).

На верхнем уровне располагается так называемый диспетчер файловых систем (например, в Windows 95 этот компонент называется installable filesystem manager). Он связывает запросы прикладной программы с конкретной файловой системой.

Каждая файловая система (иногда говорят - драйвер файловой системы) на этапе инициализации регистрируется у диспетчера, сообщая ему точки входа, для последующих обращений к данной файловой системе.

Та же идея поддержки нескольких файловых систем в рамках одной ОС может быть реализована по-другому, например исходя из концепции виртуальной файловой системы. Виртуальная файловая система (vfs) представляет собой независимый от реализации уровень и опирается на реальные файловые системы (s5fs, ufs, FAT, NFS, FFS. Ext2fs ѕ). При этом возникают структуры данных виртуальной файловой системы типа виртуальных индексных узлов vnode, которые обобщают индексные узлы конкретных систем.

Рис. 12.14.  Архитектура современной файловой системы

Структура файловой системы на диске

Рассмотрение методов работы с дисковым пространством дает общее представление о совокупности служебных данных, необходимых для описания файловой системы. Структура служебных данных типовой файловой системы, например Unix, на одном из разделов диска, таким образом, может состоять из четырех основных частей (см. рис. 12.5).

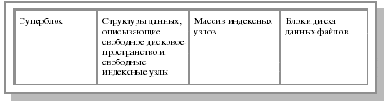

Рис. 12.5.  Примерная структура файловой системы на диске

В начале раздела находится суперблок, содержащий общее описание файловой системы, например:

тип файловой системы;размер файловой системы в блоках;размер массива индексных узлов;размер логического блока.

Описанные структуры данных создаются на диске в результате его форматирования (например, утилитами format, makefs и др.). Их наличие позволяет обращаться к данным на диске как к файловой системе, а не как к обычной последовательности блоков.

В файловых системах современных ОС для повышения устойчивости поддерживается несколько копий суперблока. В некоторых версиях Unix суперблок включал также и структуры данных, управляющие распределением дискового пространства, в результате чего суперблок непрерывно подвергался модификации, что снижало надежность файловой системы в целом. Выделение структур данных, описывающих дисковое пространство, в отдельную часть является более правильным решением.

Массив индексных узлов (ilist) содержит список индексов, соответствующих файлам данной файловой системы. Размер массива индексных узлов определяется администратором при установке системы. Максимальное число файлов, которые могут быть созданы в файловой системе, определяется числом доступных индексных узлов.

В блоках данных хранятся реальные данные файлов. Размер логического блока данных может задаваться при форматировании файловой системы. Заполнение диска содержательной информацией предполагает использование блоков хранения данных для файлов директорий и обычных файлов и имеет следствием модификацию массива индексных узлов и данных, описывающих пространство диска. Отдельно взятый блок данных может принадлежать одному и только одному файлу в файловой системе.

Связный список

Внешняя фрагментация - основная проблема рассмотренного выше метода - может быть устранена за счет представления файла в виде связного списка блоков диска. Запись в директории содержит указатель на первый и последний блоки файла (иногда в качестве варианта используется специальный знак конца файла - EOF). Каждый блок содержит указатель на следующий блок (см. рис. 12.2).

Рис. 12.2.  Хранение файла в виде связного списка дисковых блоков

Внешняя фрагментация для данного метода отсутствует. Любой свободный блок может быть использован для удовлетворения запроса. Заметим, что нет необходимости декларировать размер файла в момент создания. Файл может расти неограниченно.

Связное выделение имеет, однако, несколько существенных недостатков.

Во-первых, при прямом доступе к файлу для поиска i-го блока нужно осуществить несколько обращений к диску, последовательно считывая блоки от 1 до i-1, то есть выборка логически смежных записей, которые занимают физически несмежные секторы, может требовать много времени. Здесь мы теряем все преимущества прямого доступа к файлу.

Во-вторых, данный способ не очень надежен. Наличие дефектного блока в списке приводит к потере информации в оставшейся части файла и потенциально к потере дискового пространства, отведенного под этот файл.

Наконец, для указателя на следующий блок внутри блока нужно выделить место, что не всегда удобно. Емкость блока, традиционно являющаяся степенью двойки (многие программы читают и пишут блоками по степеням двойки), таким образом, перестает быть степенью двойки, так как указатель отбирает несколько байтов.

Поэтому метод связного списка обычно в чистом виде не используется.

Связывание файла

Системная функция link связывает файл с новым именем в структуре каталогов файловой системы, создавая для существующего индекса новую запись в каталоге. Синтаксис вызова функции link:

link(source file name, target file name);

где source file name - существующее имя файла, а target file name - новое (дополнительное) имя, присваиваемое файлу после выполнения функции link.

Сначала ОС определяет местонахождение индекса исходного файла и увеличивает значение счетчика связей в индексном узле. Затем ядро ищет файл с новым именем; если он существует, функция link завершается неудачно, и ядро восстанавливает прежнее значение счетчика связей, измененное ранее. В противном случае ядро находит в родительском каталоге свободную запись для файла с новым именем, записывает в нее новое имя и номер индекса исходного файла.

Связывание файлов

Иерархическая организация, положенная в основу древовидной структуры файловой системы современных ОС, не предусматривает выражения отношений, в которых потомки связываются более чем с одним предком. Такая негибкость частично устраняется возможностью реализации связывания файлов или организации линков (link).

Ядро позволяет пользователю связывать каталоги, упрощая написание программ, требующих пересечения дерева файловой системы (см. рис. 12.11). Часто имеет смысл хранить под разными именами одну и ту же команду (выполняемый файл). Например, выполняемый файл традиционного текстового редактора ОС Unix vi обычно может вызываться под именами ex, edit, vi, view и vedit файловой системы. Соединение между директорией и разделяемым файлом называется "связью" или "ссылкой" (link). Дерево файловой системы превращается в циклический граф.

Это удобно, но создает ряд дополнительных проблем.

Простейший способ реализовать связывание файла - просто дублировать информацию о нем в обеих директориях. При этом, однако, может возникнуть проблема совместимости в случае, если владельцы этих директорий попытаются независимо друг от друга изменить содержимое файла. Например, в ОС CP/M запись в директории о файле непосредственно содержит адреса дисковых блоков. Поэтому копии тех же дисковых адресов должны быть сделаны и в другой директории, куда файл линкуется. Если один из пользователей что-то добавляет к файлу, новые блоки будут перечислены только у него в директории и не будут "видны" другому пользователю.

Рис. 12.11.  Структура файловой системы с возможностью связывания файла с новым именем

Проблема такого рода может быть решена двумя способами. Первый из них - так называемая жесткая связь (hard link). Если блоки данных файла перечислены не в директории, а в небольшой структуре данных (например, в индексном узле), связанной собственно с файлом, то второй пользователь может связаться непосредственно с этой, уже существующей структурой.

Альтернативное решение - создание нового файла, который содержит путь к связываемому файлу. Такой подход называется символической линковкой (soft или symbolic link). При этом в соответствующем каталоге создается элемент, в котором имени связи сопоставляется некоторое имя файла (этот файл даже не обязан существовать к моменту создания символической связи). Для символической связи может создаваться отдельный индексный узел и даже заводиться отдельный блок данных для хранения потенциально длинного имени файла.

Каждый из этих методов имеет свои минусы. В случае жесткой связи возникает необходимость поддержки счетчика ссылок на файл для корректной реализации операции удаления файла. Например, в Unix такой счетчик является одним из атрибутов, хранящихся в индексном узле. Удаление файла одним из пользователей уменьшает количество ссылок на файл на 1. Реальное удаление файла происходит, когда число ссылок на файл становится равным 0.

В случае символической линковки такая проблема не возникает, так как только реальный владелец имеет ссылку на индексный узел файла. Если собственник удаляет файл, то он разрушается, и попытки других пользователей работать с ним закончатся провалом. Удаление символического линка на файл никак не влияет. Проблема организации символической связи - потенциальное снижение скорости доступа к файлу. Файл символического линка хранит путь к файлу, содержащий список вложенных директорий, для прохождения по которому необходимо осуществить несколько обращений к диску.

Символический линк имеет то преимущество, что он может использоваться для организации удобного доступа к файлам удаленных компьютеров, если, например, добавить к пути сетевой адрес удаленной машины.

Циклический граф - структура более гибкая, нежели простое дерево, но работа с ней требует большой аккуратности. Поскольку теперь к файлу существует несколько путей, программа поиска файла может найти его на диске несколько раз. Простейшее практическое решение данной проблемы - ограничить число директорий при поиске.Полное устранение циклов при поиске - довольно трудоемкая процедура, выполняемая специальными утилитами и связанная с многократной трассировкой директорий файловой системы.

Таблица отображения файлов

Одним из вариантов предыдущего способа является хранение указателей не в дисковых блоках, а в индексной таблице в памяти, которая называется таблицей отображения файлов (FAT - file allocation table) (см. рис. 12.3). Этой схемы придерживаются многие ОС (MS-DOS, OS/2, MS Windows и др.)

По-прежнему существенно, что запись в директории содержит только ссылку на первый блок. Далее при помощи таблицы FAT можно локализовать блоки файла независимо от его размера. В тех строках таблицы, которые соответствуют последним блокам файлов, обычно записывается некоторое граничное значение, например EOF.

Главное достоинство данного подхода состоит в том, что по таблице отображения можно судить о физическом соседстве блоков, располагающихся на диске, и при выделении нового блока можно легко найти свободный блок диска, находящийся поблизости от других блоков данного файла. Минусом данной схемы может быть необходимость хранения в памяти этой довольно большой таблицы.

Рис. 12.3.  Метод связного списка с использованием таблицы в оперативной памяти

Учет при помощи организации битового вектора

Часто список свободных блоков диска реализован в виде битового вектора (bit map или bit vector). Каждый блок представлен одним битом, принимающим значение 0 или 1, в зависимости от того, занят он или свободен. Hапример, 00111100111100011000001 ... .

Главное преимущество этого подхода состоит в том, что он относительно прост и эффективен при нахождении первого свободного блока или n последовательных блоков на диске. Многие компьютеры имеют инструкции манипулирования битами, которые могут использоваться для этой цели. Hапример, компьютеры семейств Intel и Motorola имеют инструкции, при помощи которых можно легко локализовать первый единичный бит в слове.

Описываемый метод учета свободных блоков используется в Apple Macintosh.

Несмотря на то что размер описанного битового вектора наименьший из всех возможных структур, даже такой вектор может оказаться большого размера. Поэтому данный метод эффективен, только если битовый вектор помещается в памяти целиком, что возможно лишь для относительно небольших дисков. Например, диск размером 4 Гбайт с блоками по 4 Кбайт нуждается в таблице размером 128 Кбайт для управления свободными блоками. Иногда, если битовый вектор становится слишком большим, для ускорения поиска в нем его разбивают на регионы и организуют резюмирующие структуры данных, содержащие сведения о количестве свободных блоков для каждого региона.

Учет при помощи организации связного списка

Другой подход - связать в список все свободные блоки, размещая указатель на первый свободный блок в специально отведенном месте диска, попутно кэшируя в памяти эту информацию.

Подобная схема не всегда эффективна. Для трассирования списка нужно выполнить много обращений к диску. Однако, к счастью, нам необходим, как правило, только первый свободный блок.

Иногда прибегают к модификации подхода связного списка, организуя хранение адресов n свободных блоков в первом свободном блоке. Первые n-1 этих блоков действительно используются. Последний блок содержит адреса других n блоков и т. д.

Существуют и другие методы, например, свободное пространство можно рассматривать как файл и вести для него соответствующий индексный узел.

Удаление файла

В Unix системная функция unlink удаляет из каталога точку входа для файла. Синтаксис вызова функции unlink:

unlink(pathname);

Если удаляемое имя является последней связью файла с каким-либо каталогом, ядро в итоге освобождает все информационные блоки файла. Однако если у файла было несколько связей, он остается все еще доступным под другими именами.

Для того чтобы забрать дисковые блоки, ядро в цикле просматривает таблицу содержимого индексного узла, освобождая все блоки прямой адресации немедленно. Что касается блоков косвенной адресации, то ядро освобождает все блоки, появляющиеся на различных уровнях косвенности, рекурсивно, причем в первую очередь освобождаются блоки с меньшим уровнем.

Управление "плохими" блоками

Наличие дефектных блоков на диске - обычное дело. Внутри блока наряду с данными хранится контрольная сумма данных. Под "плохими" блоками обычно понимают блоки диска, для которых вычисленная контрольная сумма считываемых данных не совпадает с хранимой контрольной суммой. Дефектные блоки обычно появляются в процессе эксплуатации. Иногда они уже имеются при поставке вместе со списком, так как очень затруднительно для поставщиков сделать диск полностью свободным от дефектов. Рассмотрим два решения проблемы дефектных блоков - одно на уровне аппаратуры, другое на уровне ядра ОС.

Первый способ - хранить список плохих блоков в контроллере диска. Когда контроллер инициализируется, он читает плохие блоки и замещает дефектный блок резервным, помечая отображение в списке плохих блоков. Все реальные запросы будут идти к резервному блоку. Следует иметь в виду, что при этом механизм подъемника (наиболее распространенный механизм обработки запросов к блокам диска) будет работать неэффективно. Дело в том, что существует стратегия очередности обработки запросов к диску (подробнее см. лекцию "ввод-вывод"). Стратегия диктует направление движения считывающей головки диска к нужному цилиндру. Обычно резервные блоки размещаются на внешних цилиндрах. Если плохой блок расположен на внутреннем цилиндре и контроллер осуществляет подстановку прозрачным образом, то кажущееся движение головки будет осуществляться к внутреннему цилиндру, а фактическое - к внешнему. Это является нарушением стратегии и, следовательно, минусом данной схемы.

Решение на уровне ОС может быть следующим. Прежде всего, необходимо тщательно сконструировать файл, содержащий дефектные блоки. Тогда они изымаются из списка свободных блоков. Затем нужно каким-то образом скрыть этот файл от прикладных программ.

Управление свободным и занятым дисковым пространством

Дисковое пространство, не выделенное ни одному файлу, также должно быть управляемым. В современных ОС используется несколько способов учета используемого места на диске. Рассмотрим наиболее распространенные.

Управление внешней памятью

Прежде чем описывать структуру данных файловой системы на диске, необходимо рассмотреть алгоритмы выделения дискового пространства и способы учета свободной и занятой дисковой памяти. Эти задачи связаны между собой.

Выделение непрерывной последовательностью блоков

Простейший способ - хранить каждый файл как непрерывную последовательность блоков диска. При непрерывном расположении файл характеризуется адресом и длиной (в блоках). Файл, стартующий с блока b, занимает затем блоки b+1, b+2, ... b+n-1.

Эта схема имеет два преимущества. Во-первых, ее легко реализовать, так как выяснение местонахождения файла сводится к вопросу, где находится первый блок. Во-вторых, она обеспечивает хорошую производительность, так как целый файл может быть считан за одну дисковую операцию.

Непрерывное выделение используется в ОС IBM/CMS, в ОС RSX-11 (для выполняемых файлов) и в ряде других.

Этот способ распространен мало, и вот почему. В процессе эксплуатации диск представляет собой некоторую совокупность свободных и занятых фрагментов. Не всегда имеется подходящий по размеру свободный фрагмент для нового файла. Проблема непрерывного расположения может рассматриваться как частный случай более общей проблемы выделения блока нужного размера из списка свободных блоков. Типовыми решениями этой задачи являются стратегии первого подходящего, наиболее подходящего и наименее подходящего (сравните с проблемой выделения памяти в методе с динамическим распределением). Как и в случае выделения нужного объема оперативной памяти в схеме с динамическими разделами (см. лекцию 8), метод страдает от внешней фрагментации, в большей или меньшей степени, в зависимости от размера диска и среднего размера файла.

Кроме того, непрерывное распределение внешней памяти неприменимо до тех пор, пока неизвестен максимальный размер файла. Иногда размер выходного файла оценить легко (при копировании). Чаще, однако, это трудно сделать, особенно в тех случаях, когда размер файла меняется. Если места не хватило, то пользовательская программа может быть приостановлена с учетом выделения дополнительного места для файла при последующем рестарте. Некоторые ОС используют модифицированный вариант непрерывного выделения - основные блоки файла + резервные блоки. Однако с выделением блоков из резерва возникают те же проблемы, так как приходится решать задачу выделения непрерывной последовательности блоков диска теперь уже из совокупности резервных блоков.

Единственным приемлемым решением перечисленных проблем является периодическое уплотнение содержимого внешней памяти, или "сборка мусора", цель которой состоит в объединении свободных участков в один большой блок. Но это дорогостоящая операция, которую невозможно осуществлять слишком часто.

Таким образом, когда содержимое диска постоянно изменяется, данный метод нерационален. Однако для стационарных файловых систем, например для файловых систем компакт-дисков, он вполне пригоден.

с такими вопросами, как поддержка

Реализация файловой системы связана с такими вопросами, как поддержка понятия логического блока диска, связывания имени файла и блоков его данных, проблемами разделения файлов и проблемами управления дискового пространства.
Наиболее распространенные способы выделения дискового пространства: непрерывное выделение, организация связного списка и система с индексными узлами.
Файловая система часто реализуется в виде слоеной модульной структуры. Нижние слои имеют дело с оборудованием, а верхние - с символическими именами и логическими свойствами файлов.
Директории могут быть организованы различными способами и могут хранить атрибуты файла и адреса блоков файлов, а иногда для этого предназначается специальная структура (индексные узлы).
Проблемы надежности и производительности файловой системы - важнейшие аспекты ее дизайна.

Журнализация

Другим средством поддержки целостности является заимствованный из систем управления базами данных прием, называемый журнализация (иногда употребляется термин "журналирование"). Последовательность действий с объектами во время файловой операции протоколируется, и если произошел останов системы, то, имея в наличии протокол, можно осуществить откат системы назад в исходное целостное состояние, в котором она пребывала до начала операции. Подобная избыточность может стоить дорого, но она оправданна, так как в случае отказа позволяет реконструировать потерянные данные.

Для отката необходимо, чтобы для каждой протоколируемой в журнале операции существовала обратная. Например, для каталогов и реляционных СУБД это именно так. По этой причине, в отличие от СУБД, в файловых системах протоколируются не все изменения, а лишь изменения метаданных (индексных узлов, записей в каталогах и др.). Изменения в данных пользователя в протокол не заносятся. Кроме того, если протоколировать изменения пользовательских данных, то этим будет нанесен серьезный ущерб производительности системы, поскольку кэширование потеряет смысл.

Журнализация реализована в NTFS, Ext3FS, ReiserFS и других системах. Чтобы подчеркнуть сложность задачи, нужно отметить, что существуют не вполне очевидные проблемы, связанные с процедурой отката. Например, отмена одних изменений может затрагивать данные, уже использованные другими файловыми операциями. Это означает, что такие операции также должны быть отменены. Данная проблема получила название каскадного отката транзакций [Брукшир, 2001]

Алгоритм First Come First Served (FCFS)

Простейшим алгоритмом, к которому мы уже должны были привыкнуть, является алгоритм First Come First Served (FCFS) – первым пришел, первым обслужен. Все запросы организуются в очередь FIFO и обслуживаются в порядке поступления. Алгоритм прост в реализации, но может приводить к достаточно длительному общему времени обслуживания запросов. Рассмотрим пример. Пусть у нас на диске из 100 цилиндров (от 0 до 99) есть следующая очередь запросов: 23, 67, 55, 14, 31, 7, 84, 10 и головки в начальный момент находятся на 63-м цилиндре. Тогда положение головок будет меняться следующим образом:

63

236755143178410

и всего головки переместятся на 329 цилиндров. Неэффективность алгоритма хорошо иллюстрируется двумя последними перемещениями с 7 цилиндра через весь диск на 84 цилиндр и затем опять через весь диск на цилиндр 10. Простая замена порядка двух последних перемещений (7

1084) позволила бы существенно сократить общее время обслуживания запросов. Поэтому давайте перейдем к рассмотрению другого алгоритма.

Алгоритм Short Seek Time First (SSTF)

Как мы убедились, достаточно разумным является первоочередное обслуживание запросов, данные для которых лежат рядом с текущей позицией головок, а уж затем далеко отстоящих. Алгоритм Short Seek Time First (SSTF) – короткое время поиска первым – как раз и исходит из этой позиции. Для очередного обслуживания будем выбирать запрос, данные для которого лежат наиболее близко к текущему положению магнитных головок. Естественно, что при наличии равноудаленных запросов решение о выборе между ними может приниматься исходя из различных соображений, например по алгоритму FCFS. Для предыдущего примера алгоритм даст такую последовательность положений головок:

63

675531231410784

и всего головки переместятся на 141 цилиндр. Заметим, что наш алгоритм похож на алгоритм SJF планирования процессов, если за аналог оценки времени очередного CPU burst процесса выбирать расстояние между текущим положением головки и положением, необходимым для удовлетворения запроса. И точно так же, как алгоритм SJF, он может приводить к длительному откладыванию выполнения какого-либо запроса. Необходимо вспомнить, что запросы в очереди могут появляться в любой момент времени. Если у нас все запросы, кроме одного, постоянно группируются в области с большими номерами цилиндров, то этот один запрос может находиться в очереди неопределенно долго.

Точный алгоритм SJF являлся оптимальным для заданного набора процессов с заданными временами CPU burst. Очевидно, что алгоритм SSTF не является оптимальным. Если мы перенесем обслуживание запроса 67-го цилиндра в промежуток между запросами 7-го и 84-го цилиндров, мы уменьшим общее время обслуживания. Это наблюдение приводит нас к идее целого семейства других алгоритмов – алгоритмов сканирования.

Алгоритмы планирования запросов к жесткому диску

Прежде чем приступить к непосредственному изложению самих алгоритмов, давайте вспомним внутреннее устройство жесткого диска и определим, какие параметры запросов мы можем использовать для планирования.

Алгоритмы сканирования (SCAN, C-SCAN, LOOK, C-LOOK)

В простейшем из алгоритмов сканирования – SCAN – головки постоянно перемещаются от одного края диска до другого, по ходу дела обслуживая все встречающиеся запросы. По достижении другого края направление движения меняется, и все повторяется снова. Пусть в предыдущем примере в начальный момент времени головки двигаются в направлении уменьшения номеров цилиндров. Тогда мы и получим порядок обслуживания запросов, подсмотренный в конце предыдущего раздела. Последовательность перемещения головок выглядит следующим образом:

63

5531231410706784

и всего головки переместятся на 147 цилиндров.

Если мы знаем, что обслужили последний попутный запрос в направлении движения головок, то мы можем не доходить до края диска, а сразу изменить направление движения на обратное:

63

553123141076784

и всего головки переместятся на 133 цилиндра. Полученная модификация алгоритма SCAN получила название LOOK.

Допустим, что к моменту изменения направления движения головки в алгоритме SCAN, т. е. когда головка достигла одного из краев диска, у этого края накопилось большое количество новых запросов, на обслуживание которых будет потрачено достаточно много времени (не забываем, что надо не только перемещать головку, но еще и передавать прочитанные данные!). Тогда запросы, относящиеся к другому краю диска и поступившие раньше, будут ждать обслуживания несправедливо долго. Для сокращения времени ожидания запросов применяется другая модификация алгоритма SCAN – циклическое сканирование. Когда головка достигает одного из краев диска, она без чтения попутных запросов (иногда существенно быстрее, чем при выполнении обычного поиска цилиндра) перемещается на другой край, откуда вновь начинает движение в прежнем направлении. Для этого алгоритма, получившего название C-SCAN, последовательность перемещений будет выглядеть так:

63

553123141070998467

По аналогии с алгоритмом LOOK для алгоритма SCAN можно предложить и алгоритм C-LOOK для алгоритма C-SCAN:

63

553123141078467

Существуют и другие разновидности алгоритмов сканирования, и совсем другие алгоритмы, но мы на этом закончим, ибо было сказано: "И еще раз говорю: никто не обнимет необъятного".

Блокирующиеся, неблокирующиеся и асинхронные системные вызовы

Все системные вызовы, связанные с осуществлением операций ввода-вывода, можно разбить на три группы по способам реализации взаимодействия процесса и устройства ввода-вывода.

К первой, наиболее привычной для большинства программистов группе относятся блокирующиеся системные вызовы. Как следует из самого названия, применение такого вызова приводит к блокировке инициировавшего его процесса, т. е. процесс переводится операционной системой из состояния исполнение в состояние ожидание. Завершив выполнение всех операций ввода-вывода, предписанных системным вызовом, операционная система переводит процесс из состояния ожидание в состояние готовность. После того как процесс будет снова выбран для исполнения, в нем произойдет окончательный возврат из системного вызова. Типичным для применения такого системного вызова является случай, когда процессу необходимо получить от устройства строго определенное количество данных, без которых он не может выполнять работу далее.Ко второй группе относятся неблокирующиеся системные вызовы. Их название не совсем точно отражает суть дела. В простейшем случае процесс, применивший неблокирующийся вызов, не переводится в состояние ожидание вообще. Системный вызов возвращается немедленно, выполнив предписанные ему операции ввода-вывода полностью, частично или не выполнив совсем, в зависимости от текущей ситуации (состояния устройства, наличия данных и т. д.). В более сложных ситуациях процесс может блокироваться, но условием его разблокирования является завершение всех необходимых операций или окончание некоторого промежутка времени. Типичным случаем применения неблокирующегося системного вызова может являться периодическая проверка на поступление информации с клавиатуры при выполнении трудоемких расчетов.К третьей группе относятся асинхронные системные вызовы. Процесс, использовавший асинхронный системный вызов, никогда в нем не блокируется. Системный вызов инициирует выполнение необходимых операций ввода-вывода и немедленно возвращается, после чего процесс продолжает свою регулярную деятельность. Об окончании завершения операции ввода-вывода операционная система впоследствии информирует процесс изменением значений некоторых переменных, передачей ему сигнала или сообщения или каким-либо иным способом. Необходимо четко понимать разницу между неблокирующимися и асинхронными вызовами. Неблокирующийся системный вызов для выполнения операции read вернется немедленно, но может прочитать запрошенное количество байтов, меньшее количество или вообще ничего. Асинхронный системный вызов для этой операции также вернется немедленно, но требуемое количество байтов рано или поздно будет прочитано в полном объеме.

Буферизация и кэширование

Под буфером обычно понимается некоторая область памяти для запоминания информации при обмене данных между двумя устройствами, двумя процессами или процессом и устройством. Обмен информацией между двумя процессами относится к области кооперации процессов, и мы подробно рассмотрели его организацию в соответствующей лекции. Здесь нас будет интересовать использование буферов в том случае, когда одним из участников обмена является внешнее устройство. Существует три причины, приводящие к использованию буферов в базовой подсистеме ввода-вывода.

Первая причина буферизации – это разные скорости приема и передачи информации, которыми обладают участники обмена. Рассмотрим, например, случай передачи потока данных от клавиатуры к модему. Скорость, с которой поставляет информацию клавиатура, определяется скоростью набора текста человеком и обычно существенно меньше скорости передачи данных модемом. Для того чтобы не занимать модем на все время набора текста, делая его недоступным для других процессов и устройств, целесообразно накапливать введенную информацию в буфере или нескольких буферах достаточного размера и отсылать ее через модем после заполнения буферов. Вторая причина буферизации – это разные объемы данных, которые могут быть приняты или получены участниками обмена единовременно. Возьмем другой пример. Пусть информация поставляется модемом и записывается на жесткий диск. Помимо обладания разными скоростями совершения операций, модем и жесткий диск представляют собой устройства разного типа. Модем является символьным устройством и выдает данные байт за байтом, в то время как диск является блочным устройством и для проведения операции записи для него требуется накопить необходимый блок данных в буфере. Здесь также можно применять более одного буфера. После заполнения первого буфера модем начинает заполнять второй, одновременно с записью первого на жесткий диск. Поскольку скорость работы жесткого диска в тысячи раз больше, чем скорость работы модема, к моменту заполнения второго буфера операция записи первого будет завершена, и

модем снова сможет заполнять первый буфер одновременно с записью второго на диск. Третья причина буферизации связана с необходимостью копирования информации из приложений, осуществляющих ввод-вывод, в буфер ядра операционной системы и обратно. Допустим, что некоторый пользовательский процесс пожелал вывести информацию из своего адресного пространства на внешнее устройство. Для этого он должен выполнить системный вызов с обобщенным названием write, передав в качестве параметров адрес области памяти, где расположены данные, и их объем. Если внешнее устройство временно занято, то возможна ситуация, когда к моменту его освобождения содержимое нужной области окажется испорченным (например, при использовании асинхронной формы системного вызова). Чтобы избежать возникновения подобных ситуаций, проще всего в начале работы системного вызова скопировать необходимые данные в буфер ядра операционной системы, постоянно находящийся в оперативной памяти, и выводить их на устройство из этого буфера.

Под словом кэш (cash – "наличные"), этимологию которого мы не будем здесь рассматривать, обычно понимают область быстрой памяти, содержащую копию данных, расположенных где-либо в более медленной памяти, предназначенную для ускорения работы вычислительной системы. Мы с вами сталкивались с этим понятием при рассмотрении иерархии памяти. В базовой подсистеме ввода-вывода не следует смешивать два понятия, буферизацию и кэширование, хотя зачастую для выполнения этих функций отводится одна и та же область памяти. Буфер часто содержит единственный набор данных, существующий в системе, в то время как кэш по определению содержит копию данных, существующих где-нибудь еще. Например, буфер, используемый базовой подсистемой для копирования данных из пользовательского пространства процесса при выводе на диск, может в свою очередь применяться как кэш для этих данных, если операции модификации и повторного чтения данного блока выполняются достаточно часто.

Функции буферизации и кэширования не обязательно должны быть локализованы в базовой подсистеме ввода-вывода.Они могут быть частично реализованы в драйверах и даже в контроллерах устройств, скрытно по отношению к базовой подсистеме.

Физические принципы организации ввода-вывода

Существует много разнообразных устройств, которые могут взаимодействовать с процессором и памятью: таймер, жесткие диски, клавиатура, дисплеи, мышь, модемы и т. д., вплоть до устройств отображения и ввода информации в авиационно-космических тренажерах. Часть этих устройств может быть встроена внутрь корпуса компьютера, часть – вынесена за его пределы и общаться с компьютером через различные линии связи: кабельные, оптоволоконные, радиорелейные, спутниковые и т. д. Конкретный набор устройств и способы их подключения определяются целями функционирования вычислительной системы, желаниями и финансовыми возможностями пользователя. Несмотря на все многообразие устройств, управление их работой и обмен информацией с ними строятся на относительно небольшом наборе принципов, которые мы постараемся разобрать в этом разделе.

Функции базовой подсистемы ввода-вывода

Базовая подсистема ввода-вывода служит посредником между процессами вычислительной системы и набором драйверов. Системные вызовы для выполнения операций ввода-вывода трансформируются ею в вызовы функций необходимого драйвера устройства. Однако обязанности базовой подсистемы не сводятся к выполнению только действий трансляции общего системного вызова в обращение к частной функции драйвера. Базовая подсистема предоставляет вычислительной системе такие услуги, как поддержка блокирующихся, неблокирующихся и асинхронных системных вызовов, буферизация и кэширование входных и выходных данных, осуществление spooling'a и монопольного захвата внешних устройств, обработка ошибок и прерываний, возникающих при операциях ввода-вывода, планирование последовательности запросов на выполнение этих операций. Давайте остановимся на этих услугах подробнее.

Логические принципы организации ввода-вывода

Рассмотренные в предыдущем разделе физические механизмы взаимодействия устройств ввода-вывода с вычислительной системой позволяют понять, почему разнообразные внешние устройства легко могут быть добавлены в существующие компьютеры. Все, что необходимо сделать пользователю при подключении нового устройства, – это отобразить порты устройства в соответствующее адресное пространство, определить, какой номер будет соответствовать прерыванию, генерируемому устройством, и, если нужно, закрепить за устройством некоторый канал DMA. Для нормального функционирования hardware этого будет достаточно. Однако мы до сих пор ничего не сказали о том, как должна быть построена подсистема управления вводом-выводом в операционной системе для легкого и безболезненного добавления новых устройств и какие функции вообще обычно на нее возлагаются.

Обработка прерываний и ошибок

Если при работе с внешним устройством вычислительная система не пользуется методом опроса его состояния, а задействует механизм прерываний, то при возникновении прерывания, как мы уже говорили раньше, процессор, частично сохранив свое состояние, передает управление специальной программе обработки прерывания. Мы уже рассматривали действия операционной системы над процессами, происходящими при возникновении прерывания, в разделе "Переключение контекста" лекции 2, где после возникновения прерывания осуществлялись следующие действия: сохранение контекста, обработка прерывания, планирование использования процессора, восстановление контекста. Тогда мы обращали больше внимания на действия, связанные с сохранением и восстановлением контекста и планированием использования процессора. Теперь давайте подробнее остановимся на том, что скрывается за словами "обработка прерывания".

Одна и та же процедура обработки прерывания может применяться для нескольких устройств ввода-вывода (например, если эти устройства используют одну линию прерываний, идущую от них к контроллеру прерываний), поэтому первое действие собственно программы обработки состоит в определении того, какое именно устройство выдало прерывание. Зная устройство, мы можем выявить процесс, который инициировал выполнение соответствующей операции. Поскольку прерывание возникает как при удачном, так и при неудачном ее выполнении, следующее, что мы должны сделать, – это определить успешность завершения операции, проверив значение бита ошибки в регистре состояния устройства. В некоторых случаях операционная система может предпринять определенные действия, направленные на компенсацию возникшей ошибки. Например, в случае возникновения ошибки чтения с гибкого диска можно попробовать несколько раз повторить выполнение команды. Если компенсация ошибки невозможна, то операционная система впоследствии известит об этом процесс, запросивший выполнение операции, (например, специальным кодом возврата из системного вызова). Если этот процесс был заблокирован до выполнения завершившейся операции, то операционная система переводит его в состояние готовность. При наличии других неудовлетворенных запросов к освободившемуся устройству операционная система может инициировать выполнение следующего запроса, одновременно известив устройство, что прерывание обработано. На этом, собственно, обработка прерывания заканчивается, и система может приступать к планированию использования процессора.

Действия по обработке прерывания и компенсации возникающих ошибок могут быть частично переложены на плечи соответствующего драйвера. Для этого в состав интерфейса между драйвером и базовой подсистемой ввода-вывода добавляют еще одну функцию – функцию обработки прерывания   intr.

Общие сведения об архитектуре компьютера

В простейшем случае процессор, память и многочисленные внешние устройства связаны большим количеством электрических соединений – линий, которые в совокупности принято называть локальной магистралью компьютера. Внутри локальной магистрали линии, служащие для передачи сходных сигналов и предназначенные для выполнения сходных функций, принято группировать в шины. При этом понятие шины включает в себя не только набор проводников, но и набор жестко заданных протоколов, определяющий перечень сообщений, который может быть передан с помощью электрических сигналов по этим проводникам. В современных компьютерах выделяют как минимум три шины:

шину данных, состоящую из линий данных и служащую для передачи информации между процессором и памятью, процессором и устройствами ввода-вывода, памятью и внешними устройствами; адресную шину, состоящую из линий адреса и служащую для задания адреса ячейки памяти или указания устройства ввода-вывода, участвующих в обмене информацией;шину управления, состоящую из линий управления локальной магистралью и линий ее состояния, определяющих поведение локальной магистрали. В некоторых архитектурных решениях линии состояния выносятся из этой шины в отдельную шину состояния.

Количество линий, входящих в состав шины, принято называть разрядностью (шириной) этой шины. Ширина адресной шины, например, определяет максимальный размер оперативной памяти, которая может быть установлена в вычислительной системе. Ширина шины данных определяет максимальный объем информации, которая за один раз может быть получена или передана по этой шине.

Операции обмена информацией осуществляются при одновременном участии всех шин. Рассмотрим, к примеру, действия, которые должны быть выполнены для передачи информации из процессора в память. В простейшем случае необходимо выполнить три действия.

На адресной шине процессор должен выставить сигналы, соответствующие адресу ячейки памяти, в которую будет осуществляться передача информации.На шину данных процессор должен выставить сигналы, соответствующие информации, которая должна быть записана в память.После выполнения действий 1 и 2 на шину управления выставляются сигналы, соответствующие операции записи и работе с памятью, что приведет к занесению необходимой информации по нужному адресу.

Естественно, что приведенные выше действия являются необходимыми, но недостаточными при рассмотрении работы конкретных процессоров и микросхем памяти. Конкретные архитектурные решения могут требовать дополнительных действий: например, выставления на шину управления сигналов частичного использования шины данных (для передачи меньшего количества информации, чем позволяет ширина этой шины); выставления сигнала готовности магистрали после завершения записи в память, разрешающего приступить к новой операции, и т. д. Однако общие принципы выполнения операции записи в память остаются неизменными.

В то время как память легко можно представить себе в виде последовательности пронумерованных адресами ячеек, локализованных внутри одной микросхемы или набора микросхем, к устройствам ввода-вывода подобный подход неприменим. Внешние устройства разнесены пространственно и могут подключаться к локальной магистрали в одной точке или множестве точек, получивших название портов ввода-вывода. Тем не менее, точно так же, как ячейки памяти взаимно однозначно отображались в адресное пространство памяти, порты ввода-вывода можно взаимно однозначно отобразить в другое адресное пространство – адресное пространство ввода-вывода. При этом каждый порт ввода-вывода получает свой номер или адрес в этом пространстве. В некоторых случаях, когда адресное пространство памяти (размер которого определяется шириной адресной шины) задействовано не полностью (остались адреса, которым не соответствуют физические ячейки памяти) и протоколы работы с внешним устройством совместимы с протоколами работы с памятью, часть портов ввода -вывода может быть отображена непосредственно в адресное пространство памяти (так, например, поступают с видеопамятью дисплеев), правда, тогда эти порты уже не принято называть портами. Надо отметить, что при отображении портов в адресное пространство памяти для организации доступа к ним в полной мере могут быть задействованы существующие механизмы защиты памяти без организации специальных защитных устройств.

Опрос устройств и прерывания. Исключительные ситуации и системные вызовы

Построив модель контроллера и представляя себе, что скрывается за словами "прочитать информацию из порта" и "записать информацию в порт", мы готовы к рассмотрению процесса взаимодействия устройства и процессора. Как и в предыдущих случаях, примером нам послужит команда записи, теперь уже записи или вывода данных на внешнее устройство. В нашей модели для вывода информации, помещающейся в регистр входных данных, без проверки успешности вывода процессор и контроллер должны связываться следующим образом.

Процессор в цикле читает информацию из порта регистра состояний и проверяет значение бита занятости. Если бит занятости установлен, то это означает, что устройство еще не завершило предыдущую операцию, и процессор уходит на новую итерацию цикла. Если бит занятости сброшен, то устройство готово к выполнению новой операции, и процессор переходит на следующий шаг. Процессор записывает код команды вывода в порт регистра управления. Процессор записывает данные в порт регистра входных данных. Процессор устанавливает бит готовности команды. В следующих шагах процессор не задействован.Когда контроллер замечает, что бит готовности команды установлен, он устанавливает бит занятости. Контроллер анализирует код команды в регистре управления и обнаруживает, что это команда вывода. Он берет данные из регистра входных данных и инициирует выполнение команды.После завершения операции контроллер обнуляет бит готовности команды. При успешном завершении операции контроллер обнуляет бит ошибки в регистре состояния, при неудачном завершении команды – устанавливает его.Контроллер сбрасывает бит занятости.

При необходимости вывода новой порции информации все эти шаги повторяются. Если процессор интересует, корректно или некорректно была выведена информация, то после шага 4 он должен в цикле считывать информацию из порта регистра состояний до тех пор, пока не будет сброшен бит занятости устройства, после чего проанализировать состояние бита ошибки.

Как видим, на первом шаге (и, возможно, после шага 4) процессор ожидает освобождения устройства, непрерывно опрашивая значение бита занятости.
Такой способ взаимодействия процессора и контроллера получил название polling или, в русском переводе, способа опроса устройств. Если скорости работы процессора и устройства ввода-вывода примерно равны, то это не приводит к существенному уменьшению полезной работы, совершаемой процессором. Если же скорость работы устройства существенно меньше скорости процессора, то указанная техника резко снижает производительность системы и необходимо применять другой архитектурный подход.

Для того чтобы процессор не дожидался состояния готовности устройства ввода-вывода в цикле, а мог выполнять в это время другую работу, необходимо, чтобы устройство само умело сигнализировать процессору о своей готовности. Технический механизм, который позволяет внешним устройствам оповещать процессор о завершении команды вывода или команды ввода, получил название механизма прерываний.

В простейшем случае для реализации механизма прерываний необходимо к имеющимся у нас шинам локальной магистрали добавить еще одну линию, соединяющую процессор и устройства ввода-вывода – линию прерываний. По завершении выполнения операции внешнее устройство выставляет на эту линию специальный сигнал, по которому процессор после выполнения очередной команды (или после завершения очередной итерации при выполнении цепочечных команд, т. е. команд, повторяющихся циклически со сдвигом по памяти) изменяет свое поведение. Вместо выполнения очередной команды из потока команд он частично сохраняет содержимое своих регистров и переходит на выполнение программы обработки прерывания, расположенной по заранее оговоренному адресу. При наличии только одной линии прерываний процессор при выполнении этой программы должен опросить состояние всех устройств ввода-вывода, чтобы определить, от какого именно устройства пришло прерывание (polling   прерываний!), выполнить необходимые действия (например, вывести в это устройство очередную порцию информации или перевести соответствующий процесс из состояния ожидание в состояние готовность) и сообщить устройству, что прерывание обработано (снять прерывание).

Планирование запросов

При использовании неблокирующегося системного вызова может оказаться, что нужное устройство уже занято выполнением некоторых операций. В этом случае неблокирующийся вызов может немедленно вернуться, не выполнив запрошенных команд. При организации запроса на совершение операций ввода-вывода с помощью блокирующегося или асинхронного вызова занятость устройства приводит к необходимости постановки запроса в очередь к данному устройству. В результате с каждым устройством оказывается связан список неудовлетворенных запросов процессов, находящихся в состоянии ожидания, и запросов, выполняющихся в асинхронном режиме. Состояние ожидание расщепляется на набор очередей процессов, дожидающихся различных устройств ввода-вывода (или ожидающих изменения состояний различных объектов – семафоров, очередей сообщений, условных переменных в мониторах и т. д. – см. лекцию 6).

После завершения выполнения текущего запроса операционная система (по ходу обработки возникшего прерывания) должна решить, какой из запросов в списке должен быть удовлетворен следующим, и инициировать его исполнение. Точно так же, как для выбора очередного процесса на исполнение из списка готовых нам приходилось осуществлять краткосрочное планирование процессов, здесь нам необходимо осуществлять планирование применения устройств, пользуясь каким-либо алгоритмом этого планирования. Критерии и цели такого планирования мало отличаются от критериев и целей планирования процессов.

Задача планирования использования устройства обычно возлагается на базовую подсистему ввода-вывода, однако для некоторых устройств лучшие алгоритмы планирования могут быть тесно связаны с деталями их внутреннего функционирования. В таких случаях операция планирования переносится внутрь драйвера соответствующего устройства, так как эти детали скрыты от базовой подсистемы. Для этого в интерфейс драйвера добавляется еще одна специальная функция, которая осуществляет выбор очередного запроса, – функция strategy.

В следующем разделе мы рассмотрим некоторые алгоритмы планирования, связанные с удовлетворением запросов, на примере жесткого диска.

Прямой доступ к памяти (Direct Memory Access – DMA)

Использование механизма прерываний позволяет разумно загружать процессор в то время, когда устройство ввода-вывода занимается своей работой. Однако запись или чтение большого количества информации из адресного пространства ввода-вывода (например, с диска) приводят к большому количеству операций ввода-вывода, которые должен выполнять процессор. Для освобождения процессора от операций последовательного вывода данных из оперативной памяти или последовательного ввода в нее был предложен механизм прямого доступа внешних устройств к памяти – ПДП или Direct Memory Access – DMA. Давайте кратко рассмотрим, как работает этот механизм.

Для того чтобы какое-либо устройство, кроме процессора, могло записать информацию в память или прочитать ее из памяти, необходимо чтобы это устройство могло забрать у процессора управление локальной магистралью для выставления соответствующих сигналов на шины адреса, данных и управления. Для централизации эти обязанности обычно возлагаются не на каждое устройство в отдельности, а на специальный контроллер – контроллер прямого доступа к памяти. Контроллер прямого доступа к памяти имеет несколько спаренных линий – каналов DMA, которые могут подключаться к различным устройствам. Перед началом использования прямого доступа к памяти этот контроллер необходимо запрограммировать, записав в его порты информацию о том, какой канал или каналы предполагается задействовать, какие операции они будут совершать, какой адрес памяти является начальным для передачи информации и какое количество информации должно быть передано. Получив по одной из линий – каналов DMA, сигнал запроса на передачу данных от внешнего устройства, контроллер по шине управления сообщает процессору о желании взять на себя управление локальной магистралью. Процессор, возможно, через некоторое время, необходимое для завершения его действий с магистралью, передает управление ею контроллеру DMA, известив его специальным сигналом. Контроллер DMA выставляет на адресную шину адрес памяти для передачи очередной порции информации и по второй линии канала прямого доступа к памяти сообщает устройству о готовности магистрали к передаче данных.
После этого, используя шину данных и шину управления, контроллер DMA, устройство ввода-вывода и память осуществляют процесс обмена информацией. Затем контроллер прямого доступа к памяти извещает процессор о своем отказе от управления магистралью, и тот берет руководящие функции на себя. При передаче большого количества данных весь процесс повторяется циклически.

При прямом доступе к памяти процессор и контроллер DMA по очереди управляют локальной магистралью. Это, конечно, несколько снижает производительность процессора, так как при выполнении некоторых команд или при чтении очередной порции команд во внутренний кэш он должен поджидать освобождения магистрали, но в целом производительность вычислительной системы существенно возрастает.

При подключении к системе нового устройства, которое умеет использовать прямой доступ к памяти, обычно необходимо программно или аппаратно задать номер канала DMA, к которому будет приписано устройство. В отличие от прерываний, где один номер прерывания мог соответствовать нескольким устройствам, каналы DMA всегда находятся в монопольном владении устройств.

Систематизация внешних устройств и интерфейс между базовой подсистемой ввода-вывода и драйверами

Как и система видов Линнея, система типов устройств является далеко не полной и не строго выдержанной. Устройства обычно принято разделять по преобладающему типу интерфейса на следующие виды:

символьные (клавиатура, модем, терминал и т. п.);блочные (магнитные и оптические диски и ленты, и т. д.);сетевые (сетевые карты);все остальные (таймеры, графические дисплеи, телевизионные устройства, видеокамеры и т. п.);

Такое деление является весьма условным. В одних операционных системах сетевые устройства могут не выделяться в отдельную группу, в некоторых других – отдельные группы составляют звуковые устройства и видеоустройства и т. д. Некоторые группы в свою очередь могут разбиваться на подгруппы: подгруппа жестких дисков, подгруппа мышек, подгруппа принтеров. Нас такие детали не интересуют. Мы не ставим перед собой цель осуществить систематизацию всех возможных устройств, которые могут быть подключены к вычислительной системе. Единственное, для чего нам понадобится эта классификация, так это для иллюстрации того положения, что устройства могут быть разделены на группы по выполняемым ими функциям, и для понимания функций драйверов, и интерфейса между ними и базовой подсистемой ввода-вывода.

Для этого мы рассмотрим только две группы устройств: символьные и блочные. Как уже упоминалось в предыдущем разделе, символьные устройства – это устройства, которые умеют передавать данные только последовательно, байт за байтом, а блочные устройства – это устройства, которые могут передавать блок байтов как единое целое.

К символьным устройствам обычно относятся устройства ввода информации, которые спонтанно генерируют входные данные: клавиатура, мышь, модем, джойстик. К ним же относятся и устройства вывода информации, для которых характерно представление данных в виде линейного потока: принтеры, звуковые карты и т. д. По своей природе символьные устройства обычно умеют совершать две общие операции: ввести символ (байт) и вывести символ (байт) – get и put.

Для блочных устройств, таких как магнитные и оптические диски, ленты и т.
п. естественными являются операции чтения и записи блока информации – read и write, а также, для устройств прямого доступа, операция поиска требуемого блока информации – seek.

Драйверы символьных и блочных устройств должны предоставлять базовой подсистеме ввода-вывода функции для осуществления описанных общих операций. Помимо общих операций, некоторые устройства могут выполнять операции специфические, свойственные только им – например, звуковые карты умеют увеличивать или уменьшать среднюю громкость звучания, дисплеи умеют изменять свою разрешающую способность. Для выполнения таких специфических действий в интерфейс между драйвером и базовой подсистемой ввода-вывода обычно входит еще одна функция, позволяющая непосредственно передавать драйверу устройства произвольную команду с произвольными параметрами, что позволяет задействовать любую возможность драйвера без изменения интерфейса. В операционной системе Unix такая функция получила название ioctl (от input-output control).

Помимо функций read, write, seek (для блочных устройств), get, put (для символьных устройств) и ioctl, в состав интерфейса обычно включают еще следующие функции.

Функцию инициализации или повторной инициализации работы драйвера и устройства – open.Функцию временного завершения работы с устройством (может, например, вызывать отключение устройства) – close.Функцию опроса состояния устройства (если по каким-либо причинам работа с устройством производится методом опроса его состояния, например, в операционных системах Windows NT и Windows 9x так построена работа с принтерами через параллельный порт) – poll.Функцию останова драйвера, которая вызывается при останове операционной системы или выгрузке драйвера из памяти, halt.

Существует еще ряд действий, выполнение которых может быть возложено на драйвер, но поскольку, как правило, это действия базовой подсистемы ввода-вывода, мы поговорим о них в следующем разделе. Приведенные выше названия функций, конечно, являются условными и могут меняться от одной операционной системы к другой, но действия, выполняемые драйверами, характерны для большинства операционных систем, и соответствующие функции присутствуют в интерфейсах к ним.

Spooling и захват устройств

О понятии spooling мы говорили в первой лекции нашего курса, как о механизме, впервые позволившем совместить реальные операции ввода-вывода одного задания с выполнением другого задания. Теперь мы можем определить это понятие более точно. Под словом spool мы подразумеваем буфер, содержащий входные или выходные данные для устройства, на котором следует избегать чередования его использования (возникновения interleaving – см. раздел "Interleaving, race condition и взаимоисключения" лекции 5) различными процессами. Правда, в современных вычислительных системах spool для ввода данных практически не используется, а в основном предназначен для накопления выходной информации.

Рассмотрим в качестве внешнего устройства принтер. Хотя принтер не может печатать информацию, поступающую одновременно от нескольких процессов, может оказаться желательным разрешить процессам совершать вывод на принтер параллельно. Для этого операционная система вместо передачи информации напрямую на принтер накапливает выводимые данные в буферах на диске, организованных в виде отдельного spool-файла для каждого процесса. После завершения некоторого процесса соответствующий ему spool-файл ставится в очередь для реальной печати. Механизм, обеспечивающий подобные действия, и получил название spooling.

В некоторых операционных системах вместо использования spooling для устранения race condition применяется механизм монопольного захвата устройств процессами. Если устройство свободно, то один из процессов может получить его в монопольное распоряжение. При этом все другие процессы при попытке осуществления операций над этим устройством будут либо блокированы (переведены в состояние ожидание), либо получат информацию о невозможности выполнения операции до тех пор, пока процесс, захвативший устройство, не завершится или явно не сообщит операционной системе о своем отказе от его использования.

Обеспечение spooling и механизма захвата устройств является прерогативой базовой подсистемы ввода-вывода.

Строение жесткого диска и параметры планирования

Современный жесткий магнитный диск представляет собой набор круглых пластин, находящихся на одной оси и покрытых с одной или двух сторон специальным магнитным слоем (см. рис. 13.2). Около каждой рабочей поверхности каждой пластины расположены магнитные головки для чтения и записи информации. Эти головки присоединены к специальному рычагу, который может перемещать весь блок головок над поверхностями пластин как единое целое. Поверхности пластин разделены на концентрические кольца, внутри которых, собственно, и может храниться информация. Набор концентрических колец на всех пластинах для одного положения головок (т. е. все кольца, равноудаленные от оси) образует цилиндр. Каждое кольцо внутри цилиндра получило название дорожки (по одной или две дорожки на каждую пластину). Все дорожки делятся на равное число секторов. Количество дорожек, цилиндров и секторов может варьироваться от одного жесткого диска к другому в достаточно широких пределах. Как правило, сектор является минимальным объемом информации, которая может быть прочитана с диска за один раз.

При работе диска набор пластин вращается вокруг своей оси с высокой скоростью, подставляя по очереди под головки соответствующих дорожек все их сектора. Номер сектора, номер дорожки и номер цилиндра однозначно определяют положение данных на жестком диске и, наряду с типом совершаемой операции – чтение или запись, полностью характеризуют часть запроса, связанную с устройством, при обмене информацией в объеме одного сектора.

Рис. 13.2.  Схема жесткого диска

При планировании использования жесткого диска естественным параметром планирования является время, которое потребуется для выполнения очередного запроса. Время, необходимое для чтения или записи определенного сектора на определенной дорожке определенного цилиндра, можно разделить на две составляющие: время обмена информацией между магнитной головкой и компьютером, которое обычно не зависит от положения данных и определяется скоростью их передачи (transfer speed), и время, необходимое для позиционирования головки над заданным сектором, – время позиционирования (positioning time). Время позиционирования, в свою очередь, состоит из времени, необходимого для перемещения головок на нужный цилиндр, – времени поиска (seek time) и времени, которое требуется для того, чтобы нужный сектор довернулся под головку, – задержки на вращение (rotational latency). Времена поиска пропорциональны разнице между номерами цилиндров предыдущего и планируемого запросов, и их легко сравнивать. Задержка на вращение определяется довольно сложными соотношениями между номерами цилиндров и секторов предыдущего и планируемого запросов и скоростями вращения диска и перемещения головок. Без знания соотношения этих скоростей сравнение становится невозможным. Поэтому естественно, что набор параметров планирования сокращается до времени поиска различных запросов, определяемого текущим положением головки и номерами требуемых цилиндров, а разницей в задержках на вращение пренебрегают.

Структура контроллера устройства

Контроллеры устройств ввода-вывода весьма различны как по своему внутреннему строению, так и по исполнению (от одной микросхемы до специализированной вычислительной системы со своим процессором, памятью и т. д.), поскольку им приходится управлять совершенно разными приборами. Не вдаваясь в детали этих различий, мы выделим некоторые общие черты контроллеров, необходимые им для взаимодействия с вычислительной системой. Обычно каждый контроллер имеет по крайней мере четыре внутренних регистра, называемых регистрами состояния, управления, входных данных и выходных данных. Для доступа к содержимому этих регистров вычислительная система может использовать один или несколько портов, что для нас не существенно. Для простоты изложения будем считать, что каждому регистру соответствует свой порт.

Регистр состояния содержит биты, значение которых определяется состоянием устройства ввода-вывода и которые доступны только для чтения вычислительной системой. Эти биты индицируют завершение выполнения текущей команды на устройстве (бит занятости), наличие очередного данного в регистре выходных данных (бит готовности данных), возникновение ошибки при выполнении команды (бит ошибки) и т. д.

Регистр управления получает данные, которые записываются вычислительной системой для инициализации устройства ввода-вывода или выполнения очередной команды, а также изменения режима работы устройства. Часть битов в этом регистре может быть отведена под код выполняемой команды, часть битов будет кодировать режим работы устройства, бит готовности команды свидетельствует о том, что можно приступить к ее выполнению.

Регистр выходных данных служит для помещения в него данных для чтения вычислительной системой, а регистр входных данных предназначен для помещения в него информации, которая должна быть выведена на устройство. Обычно емкость этих регистров не превышает ширину линии данных (а чаще всего меньше ее), хотя некоторые контроллеры могут использовать в качестве регистров очередь FIFO для буферизации поступающей информации.

Разумеется, набор регистров и составляющих их битов приблизителен, он призван послужить нам моделью для описания процесса передачи информации от вычислительной системы к внешнему устройству и обратно, но в том или ином виде он обычно присутствует во всех контроллерах устройств.

Структура системы ввода-вывода

Если поручить неподготовленному пользователю сконструировать систему ввода-вывода, способную работать со всем множеством внешних устройств, то, скорее всего, он окажется в ситуации, в которой находились биологи и зоологи до появления трудов Линнея [Linnaes, 1789]. Все устройства разные, отличаются по выполняемым функциям и своим характеристикам, и кажется, что принципиально невозможно создать систему, которая без больших постоянных переделок позволяла бы охватывать все многообразие видов. Вот перечень лишь нескольких направлений (далеко не полный), по которым различаются устройства.

Скорость обмена информацией может варьироваться в диапазоне от нескольких байтов в секунду (клавиатура) до нескольких гигабайтов в секунду (сетевые карты).Одни устройства могут использоваться несколькими процессами параллельно (являются разделяемыми), в то время как другие требуют монопольного захвата процессом.Устройства могут запоминать выведенную информацию для ее последующего ввода или не обладать этой функцией. Устройства, запоминающие информацию, в свою очередь, могут дифференцироваться по формам доступа к сохраненной информации: обеспечивать к ней последовательный доступ в жестко заданном порядке или уметь находить и передавать только необходимую порцию данных.Часть устройств умеет передавать данные только по одному байту последовательно (символьные устройства), а часть устройств умеет передавать блок байтов как единое целое (блочные устройства). Существуют устройства, предназначенные только для ввода информации, устройства, предназначенные только для вывода информации, и устройства, которые могут выполнять и ввод, и вывод.

В области технического обеспечения удалось выделить несколько основных принципов взаимодействия внешних устройств с вычислительной системой, т. е. создать единый интерфейс для их подключения, возложив все специфические действия на контроллеры самих устройств. Тем самым конструкторы вычислительных систем переложили все хлопоты, связанные с подключением внешней аппаратуры, на разработчиков самой аппаратуры, заставляя их придерживаться определенного стандарта.

Похожий подход оказался продуктивным и в области программного подключения устройств ввода-вывода. Подобно тому как Линнею удалось заложить основы систематизации знаний о растительном и животном мире, разделив все живое в природе на относительно небольшое число классов и отрядов, мы можем разделить устройства на относительно небольшое число типов, отличающихся по набору операций, которые могут быть ими выполнены, считая все остальные различия несущественными. Мы можем затем специфицировать интерфейсы между ядром операционной системы, осуществляющим некоторую общую политику ввода-вывода, и программными частями, непосредственно управляющими устройствами, для каждого из таких типов. Более того, разработчики операционных систем получают возможность освободиться от написания и тестирования этих специфических программных частей, получивших название драйверов, передав эту деятельность производителям самих внешних устройств. Фактически мы приходим к использованию принципа уровневого или слоеного построения системы управления вводом-выводом для операционной системы (см. рис. 13.1).

Два нижних уровня этой слоеной системы составляет hardware: сами устройства, непосредственно выполняющие операции, и их контроллеры, служащие для организации совместной работы устройств и остальной вычислительной системы. Следующий уровень составляют драйверы устройств ввода-вывода, скрывающие от разработчиков операционных систем особенности функционирования конкретных приборов и обеспечивающие четко определенный интерфейс между hardware и вышележащим уровнем – уровнем базовой подсистемы ввода-вывода, которая, в свою очередь, предоставляет механизм взаимодействия между драйверами и программной частью вычислительной системы в целом.


Рис. 13.1.  Структура системы ввода-вывода

В последующих разделах мы подробнее рассмотрим организацию и функции набора драйверов и базовой подсистемы ввода-вывода.

Функционирование любой вычислительной системы обычно

Функционирование любой вычислительной системы обычно сводится к выполнению двух видов работы: обработка информации и операции по осуществлению ее ввода-вывода. С точки зрения операционной системы "обработкой информации" являются только операции, совершаемые процессором над данными, находящимися в памяти на уровне иерархии не ниже чем оперативная память. Все остальное относится к "операциям ввода-вывода", т. е. к обмену информацией с внешними устройствами.
Несмотря на все многообразие устройств ввода-вывода, управление их работой и обмен информацией с ними строятся на относительно небольшом количестве принципов. Основными физическими принципами построения системы ввода-вывода являются следующие: возможность использования различных адресных пространств для памяти и устройств ввода-вывода; подключение устройств к системе через порты ввода-вывода, отображаемые в одно из адресных пространств; существование механизма прерывания для извещения процессора о завершении операций ввода-вывода; наличие механизма прямого доступа устройств к памяти, минуя процессор.
Механизм, подобный механизму прерываний, может использоваться также и для обработки исключений и программных прерываний, однако это целиком лежит на совести разработчиков вычислительных систем.
Для построения программной части системы ввода-вывода характерен "слоеный" подход. Для непосредственного взаимодействия с hardware используются драйверы устройств, скрывающие от остальной части операционной системы все особенности их функционирования. Драйверы устройств через жестко определенный интерфейс связаны с базовой подсистемой ввода-вывода, в обязанности которой входят: организация работы блокирующихся, неблокирующихся и асинхронных системных вызовов, буферизация и кэширование входных и выходных данных, осуществление spooling и монопольного захвата внешних устройств, обработка ошибок и прерываний, возникающих при операциях ввода-вывода, планирование последовательности запросов на выполнение этих операций. Доступ к базовой подсистеме ввода-вывода осуществляется посредством системных вызовов.
Часть функций базовой подсистемы может быть делегирована драйверам устройств и самим устройствам ввода-вывода.

---

---
